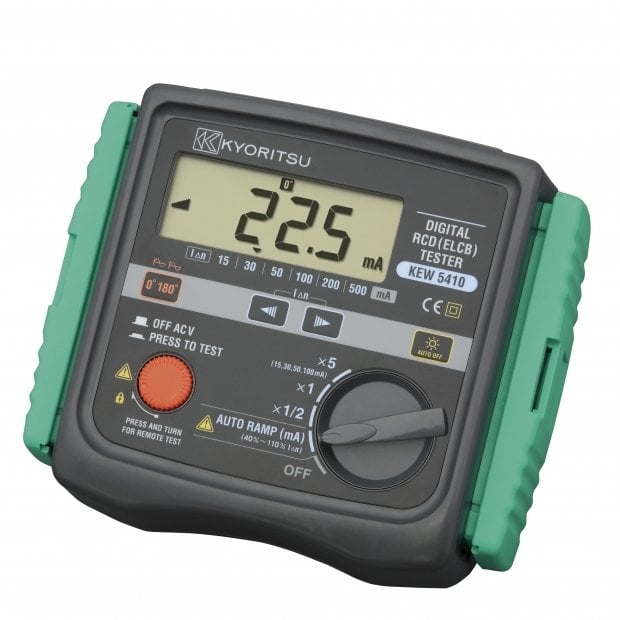

- RCD (kaçak akım rölesi) atma süresi ölçümü
Sigortanın açma akımına göre 1/2, 1 ve 5 katı akım ile test eder.
- RCD açma akımı ölçümü
Kaçak akım rölesinin kaç mA'de attığını ölçer.
- Uzaktan test
Cihaz test moduna sabitlenebilir. Bu konumda test problarıyla test ederken başlatma düğmesine basmaya gerek kalmaz. Cihaz gerilimi hissettiği anda testi başlatır.
- Voltaj ölçümü
Stand-by modunda sürekli olarak gerilim ölçer.
- Kontak voltajını otomatik algılama
Hatalı topraklamalarda elektrik şokunu önlemek için, RCD testi sırasında akım uygularken toprağa giden gerilimi algılar ve 50V'u aştığında testi durdurur.
- Toza ve suya dayanıklı
IEC 60529 IP54 koruma seviyesine göre toza ve suya karşı dayanıklı olarak tasarlanmıştır.
- Ekran aydınlatması
Karanlık ortamlarda çalışmayı kolaylaştıran aydınlatmalı LCD ekrana sahiptir.
Eğer sisteminizdeki nominal voltaj Fazdan Faza 690V / Fazdan Toprağa 400V ise bu cihazı tercih etmelisiniz.
| RCD açma zamanı ve akımını ölçme | ||||
| Kademe | x5 | x1 | x1/2 | Otomatik rampa testi (mA) |
| Nominal Voltaj | 100V±10% 200V+32%/-10% 400V±10% (50/60Hz) |
|||
| Test akımı | 15/30/50/100mA | 15/30/50/100/200/500mA | 15/30/50/100/200/500mA | |
| Ölçüm kademesi | Test süresi: 200ms |
Test süresi: 2000ms |
Test süresi: 2000ms |
lΔn'nın %40~%110'u (%5'lik artışlar) Test süresi 300ms × 15 adım |
| Doğruluk (Atma süresi) |
±1%rdg±3dgt | ±1%rdg±3dgt | ±1%rdg±3dgt | Test akımı her adımda -4%~+4% |
| Voltaj ölçümü | ||||
| Ölçüm aralığı | 80V~450V (50/60Hz) | |||
| Doğruluk | ±2%rdg±4dgt | |||
| Standartlar | IEC 61010-1 Kirlilik derecesi 2 CAT.III 300V / CAT.II 400V IEC 61010-031 IEC 61557-1, 6 IEC 60529 (IP54) |
|||
| Ekran | 1999 sayım (3 1/2 dijit), Büyük LCD | |||
| Çalışma sıcaklığı ve nemi |
0ºC~40ºC, bağıl nem 85% (yoğunlaşma olmadan) | |||
| Saklama sıcaklığı ve nemi |
-20ºC~60ºC, bağıl nem 85%(yoğunlaşma olmadan) | |||
| Dayanma voltajı | AC3700V / 1 dak. (elektrik devresi ve pano arasında) | |||
| İzolasyon direnci | 50MΩ veya daha fazla / 1000V (elektrik devresi ve pano arasında) | |||
| Uyku modu | 1. Son anahtar işleminden 3 dakika sonra otomatik olarak uyku moduna geçer(akım tüketimi 75μA). Bu fonksiyon, gerilim ölçümlerinde çalışmaz.Uyku modundan çıkmak için fonksiyon anahtarını OFF konumuna getirin ve tekrardan ölçüm yapılacak kademeye getirin. 2. Ekran aydınlatması yandıktan 1 dakika sonra kapanır. |
|||
| Güç kaynağı | DC 12V / AA tipi R6P pil (SUM-3) × 8 adet | |||
| Boyutlar | 186(L)×167(W)×89(D)mm | |||
| Ağırlık | Yaklaşık 965g (piller dahil) | |||
| Muhtemel ölçüm sayısı | 1200 defa veya daha fazla 30 saniyede bir ×1/2 kademesinde ölçüm, lΔn=100mA |
|||
| Aksesuarlar | 7128A (Test kabloları) 7129A (Krokodil klamplı test kablosu) 8017 (Uzun pin) x 2 Kablo çantası, askı kemeri, kullanma kılavuzu(İngilizce) AA tipi R6P(SUM-3) pil x 8 |
|||
