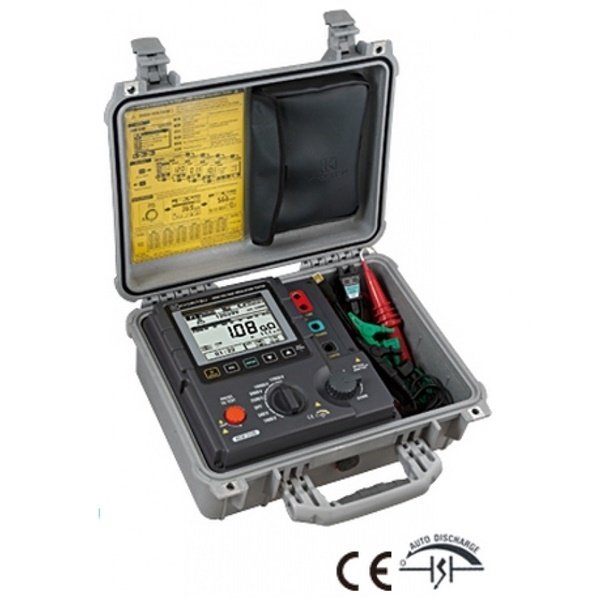

12 KV DİJİTAL YÜKSEK VOLTAJ İZOLASYON TEST CİHAZI
35 TΩ'A KADAR ÖLÇÜM
- Kapasitans ölçümü
- İzolasyon Direnci (IR) ve Kaçak akım ölçümü
- Maksimum 40.000 datayı iç hafızaya alır
- Ölçümleri Bilgisayara aktarma imkanı
- Mikroprosesör kontrollu
- 500 V'dan 12.000 V'a geniş ölçüm imkanı (Seçilebilir 6 kademe)
- Her bir kademede seçilebilir test voltajı (5V ~ 100V'luk adımlarla)
- Voltaj ve geçen süreyi ekranda görebilme
- Polarizasyon Indeksi (PI)
- Dielektrik Absorption Oranı (DAR)
- Step Voltage (SV)
- Dielektrik Deşarj İndeksi (DD)
| Teknik Özellikler | ||||||
| Voltaj Kademesi | 500V | 1000V | 2500V | 5000V | 10000V | 12000V |
| Ölçüm Kademesi | 500GΩ | 1TΩ | 2.5TΩ | 5TΩ | 35TΩ | 35TΩ |
| Doğruluk | 400k~50GΩ ±5%±3dgt |
800k~100GΩ ±5%±3dgt |
2M~250GΩ ±5%±3dgt |
4M~500GΩ ±5%±3dgt |
8M~1TΩ ±5%±3dgt |
|
| 50G～500GΩ ±20% |
100G～1TΩ ±20% |
250G～2.5TΩ ±20% |
500G～5TΩ ±20% |
1T～10TΩ ±20% 10T～35TΩ sadece gösterme |
||
| Kısa devre akımı | MAX 5.0mA | |||||
| Garanti için Doğru Çalışma ve Saklama Şartları | ||||||
| Çalışma Şartları | -10ºC~50ºC / Bağıl nem %85 veya daha az (harici güç kaynağıyla çalışırken, buharsız ortam) 0ºC~40ºC / Bağıl nem %85 veya daha az (pille çalışırken, buharsız ortam) |
|||||
| Saklama Şartları | -20ºC~60ºC / Bağıl nem %75 veya daha az (buharsız ortam) | |||||
| Diğer özellikler | ||||||
| Güç Kaynağı | Şarjlı Pil | NiMH Pil 12V, Ölçüm süresi：yaklaşık 4 saat (100MΩ yükte çalışırsa) | ||||
| AC | 100V～240V, 50/60Hz | |||||
| Güvenlik Standartları | IEC 61010：2001 CAT.Ⅳ 600V, Kirlilik derecesi 2 | |||||
| Ölçüler / Ağırlık | 330×410×180mm, 9kg (yaklaşık) | |||||
| Aksesuarlar | Canlı kablo Probu, Toprak Kablosu, Koruma Probu, Düz tip prob, AC V kablosu (7169), Kullanma Kılavuzu, NiMH pil, Sert taşıma çantası, M-8212 USB ile PC'ye bağlantı kablo adaptorü ve software | |||||
| İsteğe bağlı | Voltaj Kablosu ile krokodil klip (7227) | |||||
Model 3128’e neden ihtiyaç var?
Eskiden kısa devrede talep 1 miliamperdi. Ancak bizden, yapılan testin süresini kısaltmak için kısa devre akımını yükseltmemiz istendi. 5 miliamper özelliği 3128’i çok güçlü kılıyor ve uzun kablolar, büyük motorlar, jeneratörler vb. üzerindeki testlerde süreyi kısaltıyor. Ayrıca 3128 35 TΩ’luk geniş aralığa ve 12 kV’luk yüksek voltaja sahiptir. Kullanıcı dostudur. Eskiden yüksek voltaj izolasyon test cihazlarıyla sadece test yapılabilmekteydi. Fakat artık diagnostik analiz cihazlarına talep yükselmiştir ve bu yüzden cihazımızda PI, DAR, DD ve SV özellikleri de bulunmaktadır. 3128 aynı zamanda büyük bir ekrana, bargrapha ve bilgisayar bağlantılarına sahiptir. Bütün veriler bilgisayara aktarılabilir. En iyi özelliği ise testi gerçek zamanlı izleyebilirsiniz ve ücretsiz yazılımınız da cihazla beraber gelir.
3128 daha sağlam bir dizayna ve iyi bir güç kaynağına sahiptir. Güç kaynaklarından biri DC pil, diğeri de AC adaptördür.
3128 nerede kullanılabilir?
Kablolarda, jeneratörlerde, motorlarda, yüksek voltaj devre kesicileri (sigortalar) ve daha bir çok yerde.
3128 Kyoritsu’nun 12 kV’luk en geniş aralıklı yüksek voltaj izolasyon test cihazıdır.
