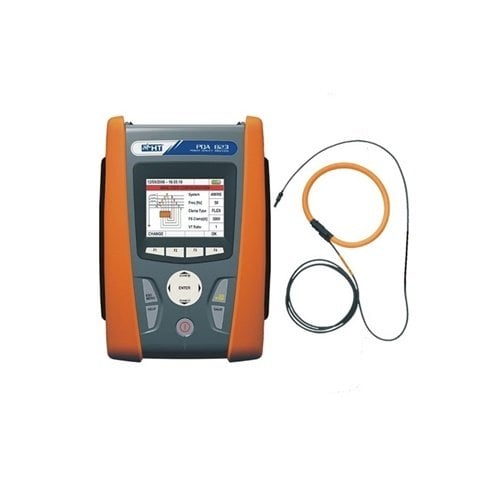

HT Italia PQA823 Güç Kalitesi ve Enerji Analizörü
Ürün açıklaması:
PQA823, üç fazlı ve tek fazlı bir güç kalite analizörüdür.
Bugünlerde ölçülen tüm elektriksel parametreleri çabuk ve kolayca işlemenize imkan tanır.Ürünü kolayca programlayabilmek için yeni renkli dokunmatik ekran dizayn edilmiştir ve bu ekran parametrelerin kolayca seçimini sağlar.
Bütün parametrelere Windows kullanıcılarının alışık olduğu ağaç yapısı altından kolayca erişilebilir. Bu ürün parametrelerin periyodik analizi ve harmonik analizi için sayısal ve grafiksel modlarda gösterimine müsaade eder. Grafik Fonksiyonu”Vektörel Diyagram” Giriş Voltajı ve Akım Sinyallarinin yğke göre dizilimini görmenizi sağlar. 15MB dahili hafızası ile günler boyunca farklı datalar kaydedebilirsiniz.
PQA823, VEGA78 ile kıyasla, Demeraj akımlarını ölçmenize olanak sağlar. Her ekranda olan Online Yardım fonksiyonu ise kullanıcıya cihazın nasıl kullanılacağı hakkında da yardımcıdır.
Güç Kalitesi ve enerji Analizi
- 9 tipte elektriksel sistemi tanır.
- 251 parametre 2 aydan uzun bir süre kaydedilebilir.
- Dalgaformları, harmonikler, vektörel diyagramların gerçek zamanlı görüntüsü özet fonksiyonundada mevcuttur.
- Komple EN50160 analizi
- 10ms çözünürlük ile Voltaj Anormallikleri ölçümü
- Fliker Pst(Kısa Zamanlı) ve Plt(Uzun zamanlı)
- Demeraj akımı ölçümü
- Ana Güç Kaynağına bağlı tüm ekipmanların güç sarfiyatlarının ölçümü ve kaydı
Harmonikler
- Harmoniğe kadar gerçek zamanlı
- Harmoniğe kadar kayıt
- Harmonikler için özet sayfaları
- Değerler tablo veya grafik olarak görülebilir.
Dalga Boyları
- Voltaj ve Akımın tüm dalga formları
- Dalgaformları için özet sayfası
- Sayısal değerler her zaman görünür
Güç ve Enerji Analizi
- Aktif, ReAktif ve Görünür Güç/Enerji
- Zamana dayalı güç oynamaları
- Tüm zamanlarda doğru analiz
Demeraj Akımları
- Yerinde Analiz
- Tüm Ölçümler için Tarih, Süre ve değerler
- Min ve Max değerler her zaman görünür
Düşüşler, Yükselmeler(10ms)
- Max ve Min değerler
- Zaman ve uzunluk bilgileri
- Anormallik tipleri (Yüksek veya Düşük)
Kayıt ayarları
Check-box menu’sü ile, Kayıt parametrelerinizi ayarlamak hızlı ve çabuk olacak. Set edilmiş parametreler ve geçmiş hafızaya göre zaman her zaman ekranda olacak
EN50160 ‘a uygun analiz
EN50160 kayıtlı standardına göre tüm parametrelerinizi ayarlayıp karşılaştırmalı hesaplama yapabilirsiniz. Ölçüm sonucunuzu bu limit değerlere göre Geçri-Kaldı olarak alabilirsiniz.
Teknik Özellikler:
| Monofaz/Trifaz sistemlerin AC/DC Voltaj ölçümü | Max 1000V |
| Monofaz/Trifaz sistemlerin AC/DC akım ölçümü | Max 3000A |
| Cosphi, Güç Faktörü | |
| Voltaj dengesizliği (NEG%, ZERO%) | |
| Aktif P, Reaktif Q, Görünür S Güç/Enerji | |
| 49. Harmoniğe kadar Voltaj ve Akım Harmoniği ölçümü ve THD | 64. harmoniğe kadar anlık |
| 10ms çözünürlük ile Voltaj Anormallikleri (dips, peaks) | @ 50Hz |
| Demeraj akımı ölçümü (INRUSH) | |
| Voltaj Flikeri (Kırpışma), (Pst, Plt) | |
| EN50160’a göre Tam analiz | |
| Faz Sırası | |
| Nötr-Toprak Voltajı | |
| Nötr akımı | |
| Seçilebilir maksimum parametre sayısı | 251 |
| Seçilebilir kayıt periyodu | 1s-60d |
| Belirtilen hafıza süresi (gün @ PI=10min @ max parametre sayısında) | 90 |
| Ana analizler için kayıt zamanı göstergesi | |
| Dahili hafıza kapasitesi | 15MB |
| CF Kart ile hafıza artırımı | Optional |
| Fabrikasyon kayıtlı ve özelleştirilebilir kayıtlar | |
| Ana elektriksel parametrelerin özet tablosu | |
| Voltaj ve akım dalga formaları | |
| Harmonikler ve THD% tablo veya histogramları | |
| Voltaj ve akım vektörel diyagramı | |
| Dokunmatik Renkli Ekran | |
| Kalem sürücüden aktarım yapabilmek için USB port | |
| PC arayüzünün Windows ile uyumu | |
| Şarj edilebilir batarya ve şarj cihazı ile güç kaynağı | |
| Otomatik kapanma | |
| Ölçüler (BxGxU) (mm) | 235x165x75 |
| Gram cinsinden ağırlık (batarya dahil) | 1000 |
| Her Ekranda yardım menüsü | |
| Kayıt esnasında parola ile koruma |
